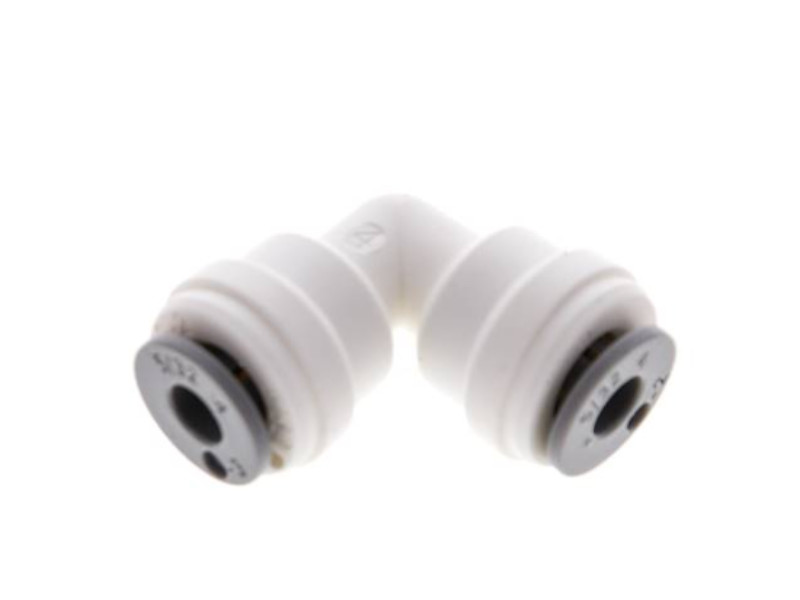

Winkel Steckverbinder IQS-LE (Inch)

Beispielhaftes Modell

Produktinformationen "90° Winkel-Steckverbinder auch reduzierend 5/32" - 5/32" IQS-LE Inch"

Medien: ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle) milde Chemikalien

Zulassungen: NSF / ANSI 61, Werkstoffe nach FDA

Material:

Körper und Lösering: POM (FDA-zertifiziert)

Haltekralle: Edelstahl

Dichtung: EPDM (FDA-zertifiziert)

Zolltarifnummer: 39174000

Temperaturbereich: 0°C bis max. +65°C

Betriebsdruck: -0,95 bis 16 bar

Ø 3/8" und 1/2" - max. 11 bar

Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen:

Temperatur bis	30°C	40°C	50°C	65°C
Faktor	0,88	0,77	0,69	0,63

Beispiel: 50°C, Betriebsdruck = 16 bar x 0,69 = 11 bar

Auswahl

Artikelnummer D = Ø in Zoll D1 = Ø in Zoll Reduziert Datenblatt Lieferbar Warenkorb

500802540404 5/32" (3,97mm) 5/32" (3,97mm) Nein

500802540808 3/16" (4,76mm) 3/16" (4,76mm) Nein

500802541208 1/4" (6,35mm) 3/16" (4,76mm) Ja

500802541212 1/4" (6,35mm) 1/4" (6,35mm) Nein

500802541612 5/16" (7,94mm) 1/4" (6,35mm) Ja

500802541616 5/16" (7,94mm) 5/16" (7,94mm) Nein

500802542012 3/8" (9,52mm) 1/4" (6,35mm) Ja

500802542016 3/8" (9,52mm) 5/16" (7,94mm) Ja

500802542020 3/8" (9,52mm) 3/8" (9,52mm) Nein

500802542420 1/2" (12,7mm) 3/8" (9,52mm) Ja

500802542424 1/2" (12,7mm) 1/2" (12,7mm) Nein
