AG G - abluftregelnd - IQS.MSV kompakt mit Rändelschraube
Beispielhaftes Modell

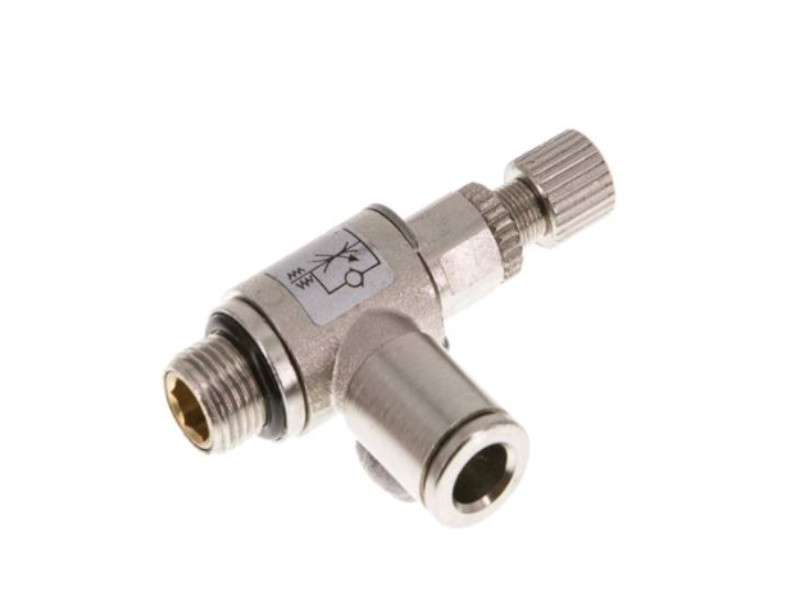

Produktinformation : kompakt mit Rändelschraube abluftregelnd AG G 1/8" - 8mm IQS-MSV
Typ: abluftregelnd / IQS-MSV
einerseits Steckanschluss
Außengewinde: zöllig zylindrisch - positionierbar
Abdichtung: durch gekammerten O-Ring
Temperaturbereich: -20°C bis +80°C
Betriebsdruck: -0,2 bis 10 bar
Zolltarifnummer: 84812090
Medien: geölte und ungeölte Druckluft, neutrale und ungefährliche Gase
Funktion:
Drosselrückschlagventile drosseln den Durchfluss in eine Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt.
Drosselventile hingegen drosseln den Durchfluss in beide Richtungen entsprechend der Einstellung der Drosselschraube.
Standard-Drosselrückschlagventile sind "abluftregelnd".
Sind diese z. Bsp. in einem Zylinder eingebaut, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt.
Sonder-Drosselrückschlagventile sind "zuluftregelnd".
Diese werden bei Zylindern mit kleinem Volumen (kleiner Durchmesser und kleinem Hub) eingesetzt.
Vorteile:
- stabile kompakte Bauform
- ohne Werkzeug verstellbar
Hinweis:
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet
Preise nur für registrierte (und freigeschaltete) Kunden sichtbar
Produktinformationen "kompakt mit Rändelschraube abluftregelnd AG G 1/8" - 8mm IQS-MSV"
Typ: abluftregelnd / IQS-MSV
einerseits Steckanschluss
Außengewinde: zöllig zylindrisch - positionierbar
Abdichtung: durch gekammerten O-Ring
Temperaturbereich: -20°C bis +80°C
Betriebsdruck: -0,2 bis 10 bar
Zolltarifnummer: 84812090
Medien: geölte und ungeölte Druckluft, neutrale und ungefährliche Gase
Funktion:
Drosselrückschlagventile drosseln den Durchfluss in eine Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt.
Drosselventile hingegen drosseln den Durchfluss in beide Richtungen entsprechend der Einstellung der Drosselschraube.
Standard-Drosselrückschlagventile sind "abluftregelnd".
Sind diese z. Bsp. in einem Zylinder eingebaut, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt.
Sonder-Drosselrückschlagventile sind "zuluftregelnd".
Diese werden bei Zylindern mit kleinem Volumen (kleiner Durchmesser und kleinem Hub) eingesetzt.
Vorteile:
- stabile kompakte Bauform
- ohne Werkzeug verstellbar
Hinweis:
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet
Auswahl
Artikelnummer

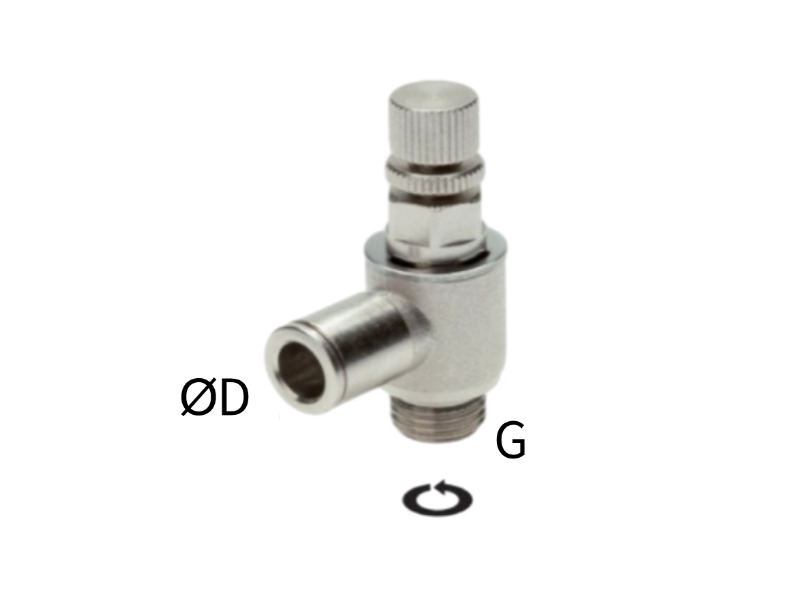

D = Ø in mm
Außengewinde
Datenblatt
Lieferbar
Warenkorb
5090100204
4
G 1/8"
5090100206
6
G 1/8"
5090100406
6
G 1/4"
5090100208
8
G 1/8"
5090100408
8
G 1/4"
5090100410
10
G 1/4"
