Werkstatt-Sicherheitskupplung NW 7,2

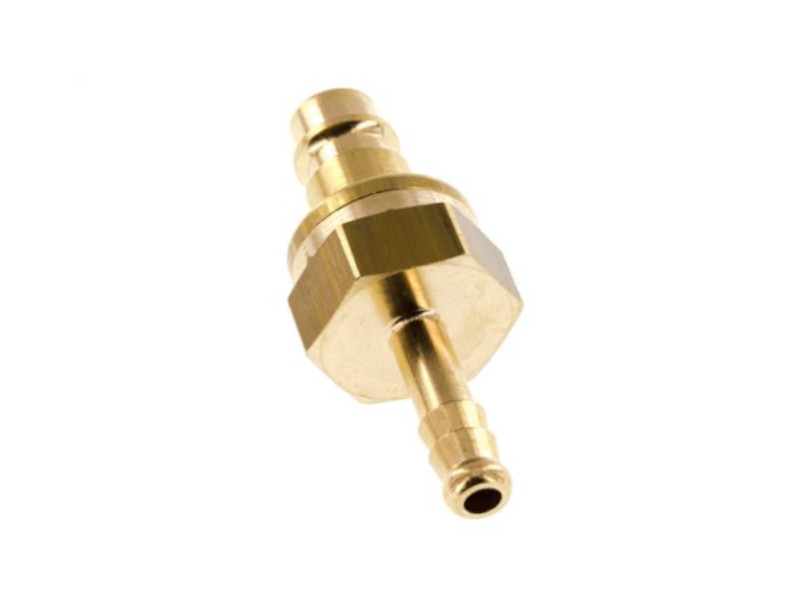

Funktion:Diese Kupplungsstecker erfüllen nahezu die Funktion einer Sicherheitskupplung. Über mehrere Entlüftungskerben wird die Schlauchleitung langsam entlüftet und ein Schlagen der Schlauchleitung verhindert.Material: MessingTemperaturbereich: -20°C bis +60°CBetriebsdruck: max. 16 barZolltarifnummer: 3917400Hersteller: Parker
Funktion:Diese Kupplungsstecker erfüllen nahezu die Funktion einer Sicherheitskupplung. Über mehrere Entlüftungskerben wird die Schlauchleitung langsam entlüftet und ein Schlagen der Schlauchleitung verhindert.Material: MessingTemperaturbereich: -20°C bis +60°CBetriebsdruck: max. 16 barZolltarifnummer: 3917400Hersteller: Parker

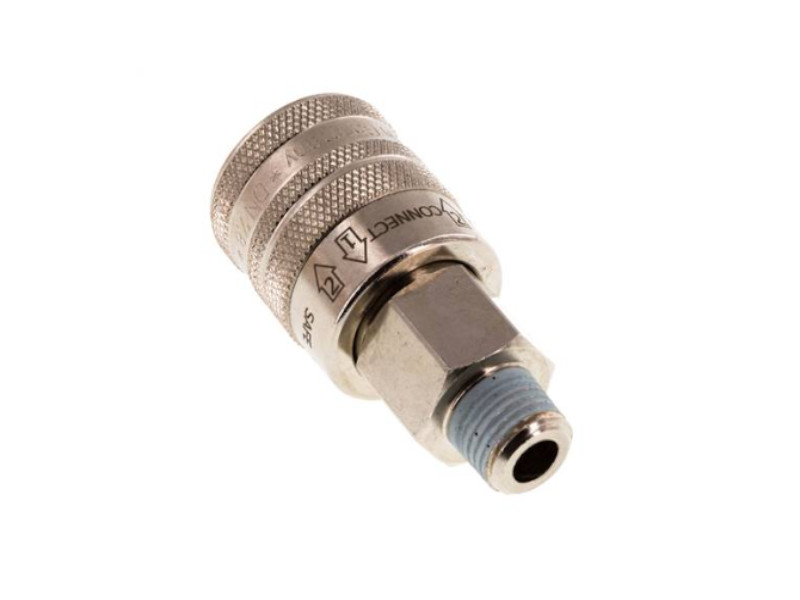

Außengewinde: zöllig kegelig (konisch)Material: Körper: Messing vernickelt, Stahl vernickeltDichtung: NBRTemperaturbereich: -20°C bis +100°CBetriebsdruck: 0-12 barDurchfluss: 1.800 l/minNorm: ISO 4414/EN 983Zolltarifnummer: 84812090Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten:Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird.Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit vermieden.Vorteile:- keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt- einfache Bedienung, wie bei der StandardkupplungEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwendenhttps://www.klement-hydraulik.de/kupplungsstecker-ag-g-1-8-nw-7-2-stahl-gehaertet-verzinkt-4007020402

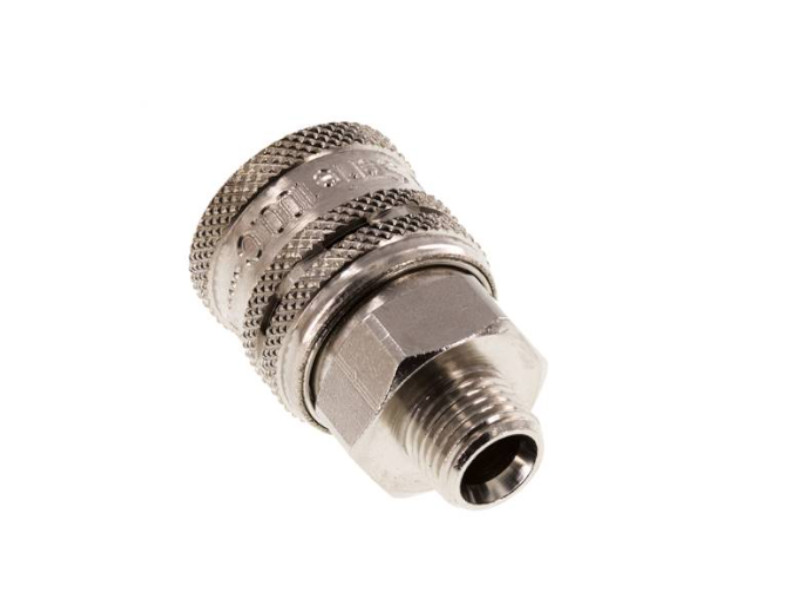

Außengewinde: zöllig zylindrischMaterial: Körper: Messing vernickelt, Stahl vernickelt Dichtung: NBRTemperaturbereich: -20°C bis +100°CBetriebsdruck: max. 8 barDurchfluss: 1.100 l/min Norm: ISO 4414/EN 983 Typ: EcoZolltarifnummer: 84812090Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten:Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird.Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit vermieden.Vorteile:- keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt- einfache Bedienung, wie bei der StandardkupplungEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwendenhttps://www.klement-hydraulik.de/kupplungsstecker-ag-g-1-8-nw-7-2-stahl-gehaertet-verzinkt-4007020402

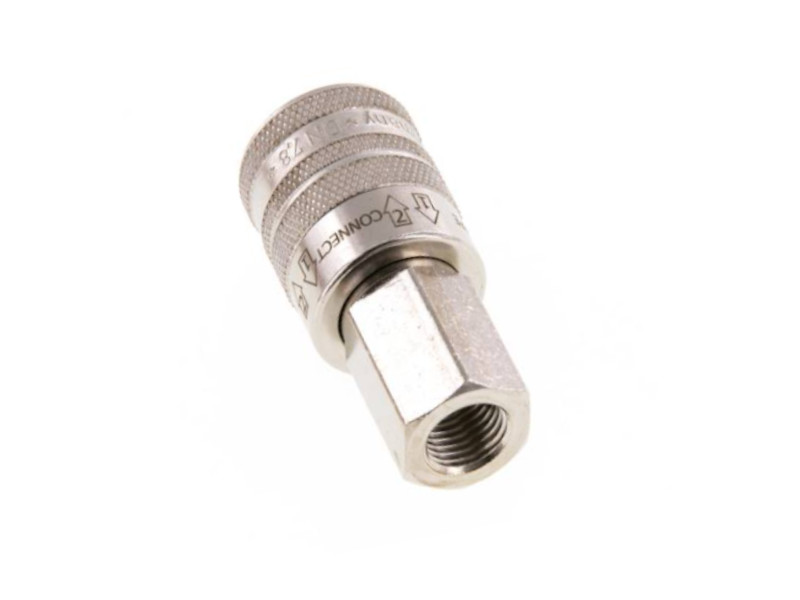

Innengewinde: zöllig zylindrischMaterial: Körper: Messing vernickelt, Stahl vernickeltDichtung: NBRTemperaturbereich: -20°C bis +100°CBetriebsdruck: 0 bis 12 bar barDurchfluss: 1.800 l/min Norm: ISO 4414/EN 983 Zolltarifnummer: 84812090Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten:Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird.Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit vermieden.Vorteile:- keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt- einfache Bedienung, wie bei der StandardkupplungEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwendenhttps://www.klement-hydraulik.de/kupplungsstecker-ig-g-3-8-nw-7-2-stahl-gehaertet-verzinkt-40070836

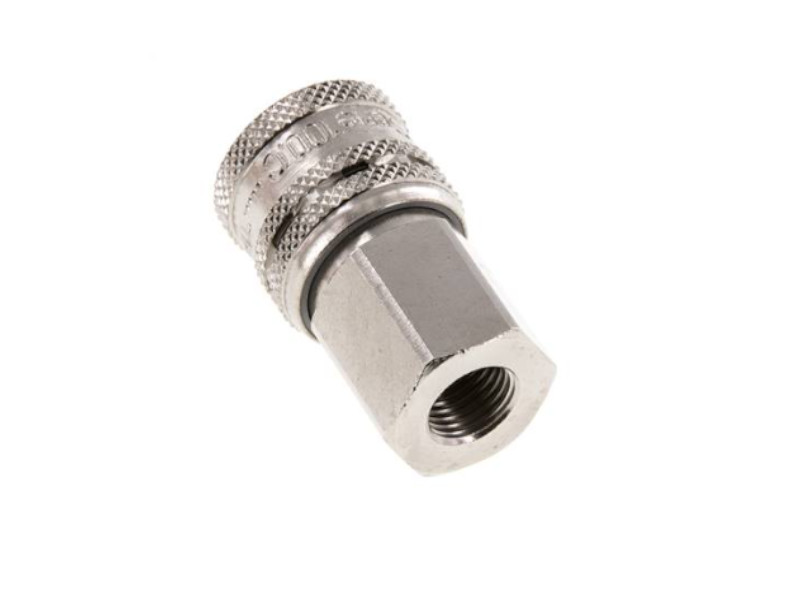

Innengewinde: zöllig zylindrischMaterial: Körper: Messing vernickelt, Stahl vernickeltDichtung: NBRTemperaturbereich: -20°C bis +100°CBetriebsdruck: max. 8 barDurchfluss: 1.100 l/min Norm: ISO 4414/EN 983Typ: EcoZolltarifnummer: 84812090Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten:Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird.Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit vermieden.Vorteile:- keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt- einfache Bedienung, wie bei der StandardkupplungEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwendenhttps://www.klement-hydraulik.de/kupplungsstecker-ig-g-3-8-nw-7-2-stahl-gehaertet-verzinkt-40070836

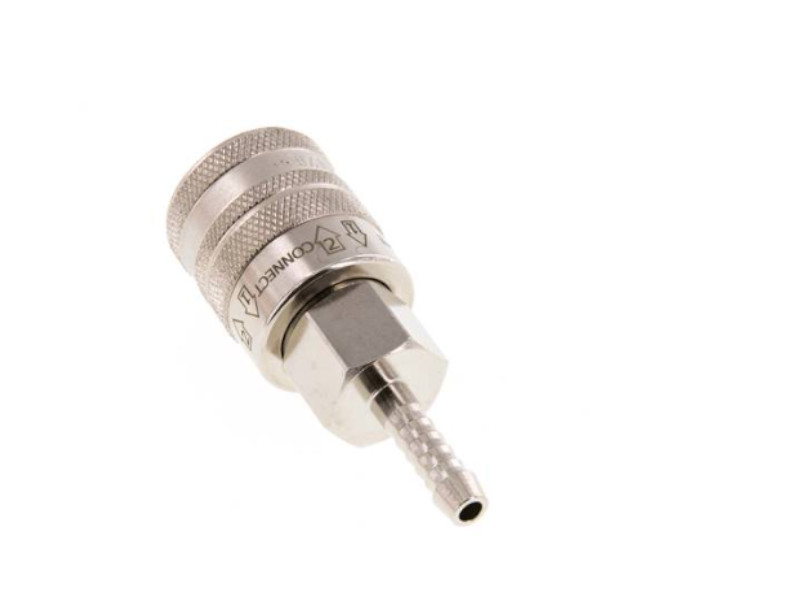

Material: Körper: Messing vernickelt, Stahl vernickelt Dichtung: NBRTemperaturbereich: -20°C bis +100°CBetriebsdruck: 0-12 barDurchfluss: 1.800 l/minNorm: ISO 4414/EN 983Zolltarifnummer: 84812090Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten:Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird.Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit vermieden.Vorteile:- keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt- einfache Bedienung, wie bei der StandardkupplungEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwendenKupplungsstecker mit Schlauchtülle 4mm NW 7,2 Stahl gehärtet & verzinkt, Dichtung FKM | 4 | 7,2 | 4007120404

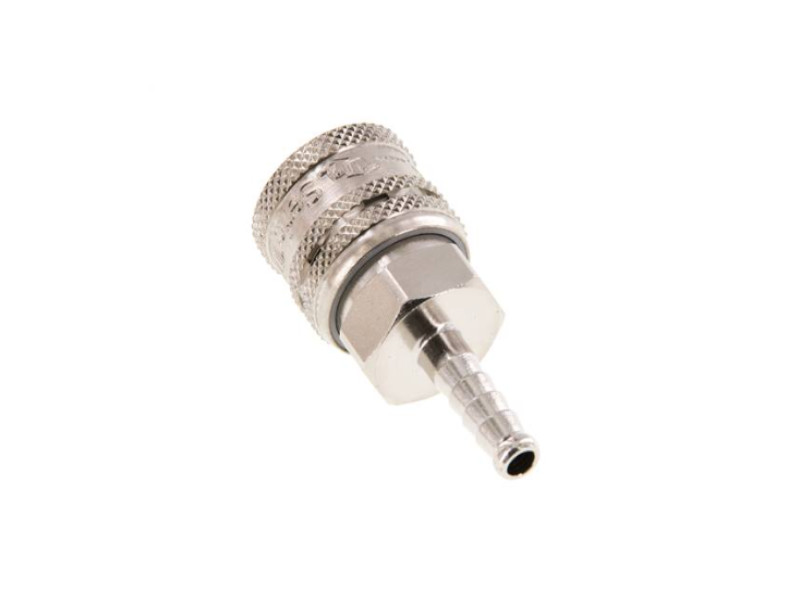

Material: Körper: Messing vernickelt, Stahl vernickelt Dichtung: NBRTemperaturbereich: -20°C bis +100°CBetriebsdruck: 0-12 barDurchfluss: 1.800 l/minNorm: ISO 4414/EN 983Typ: EcoZolltarifnummer: 84812090Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten:Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird.Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit vermieden.Vorteile:- keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt- einfache Bedienung, wie bei der StandardkupplungEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwenden Kupplungsstecker mit Schlauchtülle 4mm NW 7,2 Stahl gehärtet & verzinkt, Dichtung FKM | 4 | 7,2 | 4007120404

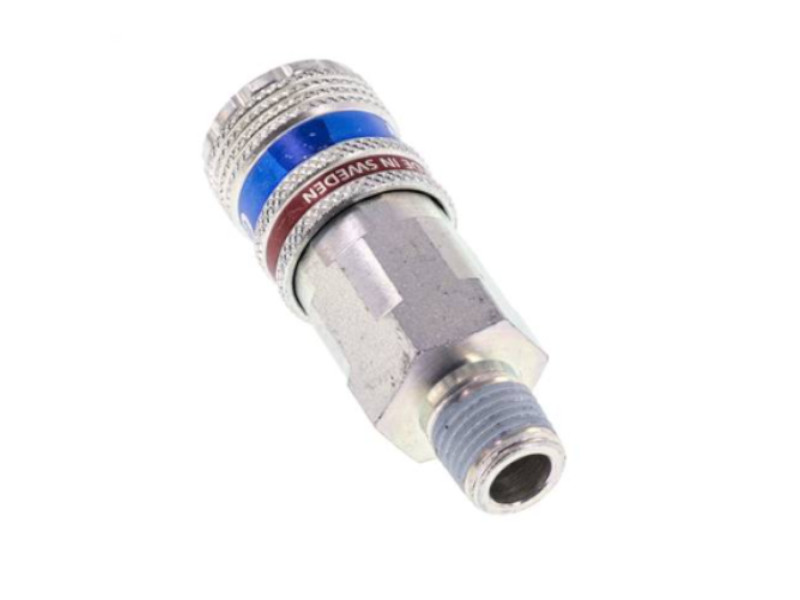

Außengewinde: zöllig kegelig (konisch)Material: Körper: Stahl verzinkt, Messing vernickelt Dichtung: NBRTemperaturbereich: -20°C bis +80°CBetriebsdruck: 0-16 barDurchfluss: 2.250 l/min (Eingangsdruck 6 bar, max. Druckabfall 0,5 bar)Norm: ISO 4414/EN 983 e SafeZolltarifnummer: 84812090Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose gibt den Stecker frei, wenn der Restdruck auf der Steckerseite einen Druck von ca. 0,3 bar unterschritten hat.Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf der Steckerseite anliegendem Druck) verhindert.Empfehlung:Kupplungsstecker aus gehärtetem Stahl verwendenhttps://www.klement-hydraulik.de/kupplungsstecker-ag-g-1-8-nw-7-2-stahl-gehaertet-verzinkt-4007020402

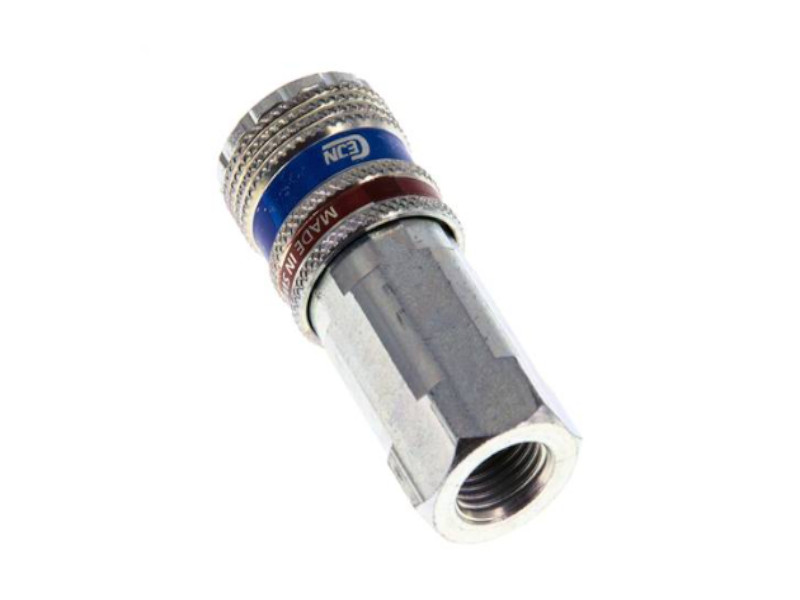

Innengewinde: zöllig zylindrischMaterial: Körper: Stahl verzinkt, Messing vernickelt Dichtung: NBRTemperaturbereich: -20°C bis +80°CBetriebsdruck: 0-16 barDurchfluss: 2.250 l/min (Eingangsdruck 6 bar, max. Druckabfall 0,5 bar)Norm: ISO 4414/EN 983 e SafeZolltarifnummer: 84812090Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose gibt den Stecker frei, wenn der Restdruck auf der Steckerseite einen Druck von ca. 0,3 bar unterschritten hat.Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf der Steckerseite anliegendem Druck) verhindert.Empfehlung:Kupplungsstecker aus gehärtetem Stahl verwendenhttps://www.klement-hydraulik.de/kupplungsstecker-ig-g-3-8-nw-7-2-stahl-gehaertet-verzinkt-40070836
Material: Körper: Stahl verzinkt, Messing vernickelt Dichtung: NBRTemperaturbereich: -20°C bis +80°CBetriebsdruck: 0-16 barDurchfluss: 2.250 l/min (Eingangsdruck 6 bar, max. Druckabfall 0,5 bar)Norm: ISO 4414/EN 983 e SafeZolltarifnummer: 84812090Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose gibt den Stecker frei, wenn der Restdruck auf der Steckerseite einen Druck von ca. 0,3 bar unterschritten hat.Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf der Steckerseite anliegendem Druck) verhindert.Empfehlung:Kupplungsstecker aus gehärtetem Stahl verwendenhttps://www.hydraulik-klement.de/kupplungsstecker-mit-schlauchtuelle-4mm-nw-7-2-stahl-gehaertet-verzinkt-dichtung-fkm-4007120404
