AG NPT zöllig IQS-LE (Inch)

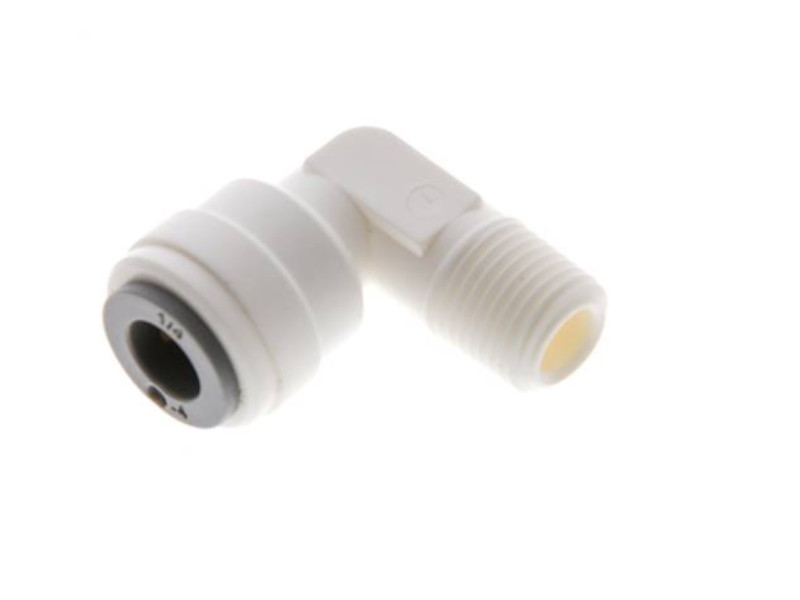

Beispielhaftes Modell
Produktinformation : Winkel Steckverschraubung AG NPT 1/4" - 3/8" IQS-LE Inch
Medien: ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle) milde Chemikalien
Zulassungen: NSF / ANSI 61, Werkstoffe nach FDA
Material:
Körper und Lösering: POM (FDA-zertifiziert)
Haltekralle: Edelstahl
Dichtung: EPDM (FDA-zertifiziert)
Zolltarifnummer: 39174000
Temperaturbereich: 0°C bis max. +65°C
Betriebsdruck: -0,95 bis 16 bar
Ø 3/8" - max. 11 bar
Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen:
| Temperatur bis | 30°C | 40°C | 50°C | 65°C |
| Faktor | 0,88 | 0,77 | 0,69 | 0,63 |
Beispiel: 50°C, Betriebsdruck = 16 bar x 0,69 = 11 bar
Preise nur für registrierte (und freigeschaltete) Kunden sichtbar
Produktinformationen "Winkel Steckverschraubung AG NPT 1/4" - 3/8" IQS-LE Inch"
Medien: ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle) milde Chemikalien
Zulassungen: NSF / ANSI 61, Werkstoffe nach FDA
Material:
Körper und Lösering: POM (FDA-zertifiziert)
Haltekralle: Edelstahl
Dichtung: EPDM (FDA-zertifiziert)
Zolltarifnummer: 39174000
Temperaturbereich: 0°C bis max. +65°C
Betriebsdruck: -0,95 bis 16 bar
Ø 3/8" - max. 11 bar
Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen:
| Temperatur bis | 30°C | 40°C | 50°C | 65°C |
| Faktor | 0,88 | 0,77 | 0,69 | 0,63 |
Beispiel: 50°C, Betriebsdruck = 16 bar x 0,69 = 11 bar
Auswahl
Artikelnummer
Außengewinde
D = Ø in Zoll
Datenblatt
Lieferbar
Warenkorb
500806624008
NPT 1/8"
3/16" (4,76mm)
500806624012
NPT 1/8"
1/4" (6,35mm)
500806624212
NPT 1/4"
1/4" (6,35mm)
500806624216
NPT 1/4"
5/16" (7,94mm)
500806624220
NPT 1/4"
3/8" (9,52mm)
500806624412
NPT 3/8"
1/4" (6,35mm)
500806624416
NPT 3/8"
5/16" (7,94mm)
500806624420
NPT 3/8"
3/8" (9,52mm)
500806624424
NPT 3/8"
1/2" (12,7mm)
500806624624
NPT 1/2"
1/2" (12,7mm)
